第一章．D9000楼宇对讲系统
1、D9000系统概述
视得安数字可视对讲 D9000系列基于 TCP/IP，采用互联网通信技术，音视频数字传输，简化了系统安装、且操作便捷、易于扩展，主机配套视得安各类室内分机、单元门口机、单户门口机、管理中心机和中心管理软件，组成一个性能稳定，功能强大的社区安防管理系统，更能够扩展智能家居系统，提供完美的智能社区解决方案。
视得安可视对讲系统D9000内外兼修，设计与技术完美结合。“高贵品质”王者黑色和“典雅靓丽”淡雅白色两款室内分机，流线型外观和极具品质感的材质工艺。能轻松搭配各种室内装修风格。D9000采用触摸屏，让操作更精准、流畅，且菜单操作界面美观友好。D9000具备访客管理、家居安防、信息查询、影像存储等功能，除了与住户、访客、管理中心对讲、视频确认、远程开锁等功能外，作为安防行业的著名品牌，视得安D9000对讲系统专业级报警功能, 可灵活编设多路防区，支持各类报警探测器。信息服务方面，可实时显示时间日期，查询小区信息发布、收费记录等，还可实现 SD 卡自行更换个性铃声和主界面壁纸，即插即换。
2、D9000系统组成及功能
2.1、系统组成
视得安D9000可视对讲系统。主要由管理中心软件(电脑为载体)、管理中心机、单元门口机、围墙机、别墅小门口机、室内分机+报警系统、扩展智能家居系统以及交换机和中间电源辅材等组成。
2.2、系统特点
系统全部采用TCP/IP联网方式，通过小区局域网实现对讲功能，所有音视频和数据信号都通过数字压缩及传输，目前这种技术处于国际领先地位。
本系统的音频、视频和控制信号为数字信号，系统设备不需要隔离器、联网切换器等层间设备。
使用国际标准网络接口，施工维护、保养更方便。采用网络布线，无须独立布线，比传统的系统结构更加降低工程成本；维护扩容都非常的方便，将施工成本几乎降低到零。
2.2.3、配置简单
地址配置软件，在地址配置完成后，地址薄可发送、配置到主机、分机、小门口机、管理中心机等。
2.2.4、多通路、无占线
多台门口主机可同时一对一的呼叫同一单元内的多台分机，无占线。
2.3、系统功能
用户室内机不仅可以和围墙门口主机、单元门口主机、管理中心进行可视对讲，而且用户室内分机可主动监视各门口主机。
住户通过家里的室内分机确认来访者身份后，可以打开围墙门、单元出入口的电锁，也可以实现密码开锁和IC、ID卡感应式开锁， 密码可以设定。
室内分机集成了紧急报警功能，在突发情况下，住户可通过使用紧急报警按钮，将警情报至小区管理中心。当有住户报警时，会自动在计算机上显示住户房号等详细报警信息。
本系统对讲设备室内分机可以实现智能家居控制，对灯光、窗帘、空调以及阀门等均可以控制，并能组合功能实现多种场景模式控制。
室内机可设定多种接听模式，当住户不在家时，可设计为语音留言的方式接听，访客可以进行留影、留言，用户回家后系统会提示住户收听留言信息。
室内机能够自动记录通话情况，可以查询未接来电、已接来电、已拨电话的记录，并且能够显示对应的呼叫通话时间。
系统具有信息发布功能，可以发布文本信息（例如小区的停水停电，物业报修等信息）当室内分机收到信息后，均有提示显示。
室内分机上预留有SD卡，可播放音乐和视频，对如今主流的音视频格式都支持。
室内分机支持 数码相框，可浏览图片，支持JPG、JPEG等主流图片格式，共同记忆生活中的点滴幸福。
为了保证用户使用系统的应用效果，系统具有在线自动升级功能。系统的升级补丁及版本均可自动更新，无须更改硬件，使得系统的维护更加方便完美。
系统采用linux嵌入式操作系统，对通用主流病毒具有免疫能力。可以有效的防止病毒的入侵。
管理中心对各种对讲呼叫、安防报警信息和管理中心操作人员的操作情况均有记录，并存储于管理中心数据库中，可供随时读取调用。
2.4、安防报警功能特点
随着我国国民经济和人民生活水平的不断提高，在全国建成了许许多多的现代化住宅小区。由于城市人口膨胀、外来人口的增加及煤气和大量家用电器设备使用中的不安全因素等，对小区居民的生命和财产造成了很大威胁。给居民生命和财产带来最大的威胁包括两大方面：一方面是由人为引起的破坏（如盗窃、抢劫、凶杀），另一方面是自然灾害引起的破坏（如火灾、煤气泄漏、突发性疾病）。因此，人们越来越迫切要求采用有效的措施，以满足日益增长的安全防范要求。
为了更有效保证居民的生命和财产的安全，在住宅和住宅小区内引入了智能化的手段进行安全防范管理。智能住宅的安全防范系统是由防盗报警系统、防火（火灾报警）系统、防煤气泄漏系统和遇急求救系统等组成，该安全防范系统是家庭、住宅小区防范外来侵害和自然灾害的一种最重要的、最有效的手段，它大大提高了居民自身的安全感，并已成为维护社会治安的一个重要组成部分。
一般的家庭防盗报警系统由煤气探测器，红外探测器，门磁，遥控器，紧急按钮组成。每个探测器各成一个防区。当触发相应探测器后，均会自动发出求助报警信息到管理中心。对家庭财产及人身安全提供有效的保护。
当作案者进入警报范围时，一旦触及任何报警探测器，探测器均发出盗情信号，控制器经解码即发出声光报警并指示盗情发案位置，并自动记忆案发时间。
系统性能稳定可靠，是用于具有值班条件的高档小区、部队、宾馆、酒店、学校、机关企事业等单位的防范理想产品。
防区设置：室内分机默认8防区，可根据需要扩充防区。
报警时长自定义：可自己设定报警的“延时时间”和“响铃时间”。
区属性设置：进入室内分机“防区设置”后，可以分别设置各个防区的类型和防区信息，设置时，按你的需求在各个列表菜单中选择其中一项保存即可。
第二章、方案设计
1、方案设计标准
视得安D9000楼宇可视对讲系统符合以下标准：
《安全防范工程技术规范》（GB50348-2004）
《楼宇对讲系统及电控防盗门通用技术条件》（GA/T 75-2005）
《联网型可视对讲系统技术要求》（GA/T 678-2007）
《民用建筑电气设计规范》（JGJ/ T 16-2008）
《入侵报警系统技术要求》（GA/T 368-2001）
《防盗报警控制器通用技术条件》（GB12663-2001）
《民用建筑闭路监视电视系统工程技术规范》（GB50198-96）四、项目方案设计原则
2、系统的设计构思
本系统设计中严格依照中华人民共和国公安安全行业标准深圳市公安局技防办关于保安系统的有关规定，以开发单位提供的技术要求与图纸资料为参考，在智能化小区的开发与建设中，要营造一个舒适、安全、符合个性化需求的起居环境，在住宅的功能与性能方面都始终贯穿“以人为本”的理念，用最佳设计方案体现最高的性能价值比，这是我们的设计构思，也是我们的基本出发点和追求的目标。
3、系统设计原则
为使本系统达到技术先进、经济实用、安全可靠、质量优良等的要求，设计中应遵循以下原则：
3.1、先进性
在投资费用许可的情况下充分利用现代最新技术、最可靠的科技成果，以便该系统在尽可能长的时间内与社会发展相适应。并使系统具有强大的发展潜力。
3.2、可靠性
必须考虑采用被证明为成熟的技术与产品，在设备选型和系统的设计中尽量提高系统的可靠性。
3.3 实用性和便利性
在满足社区安保等功能的要求和实际使用需要的基础上，采用实用的技术和设备，确保设备使用方便、安全，并且经久耐用。
3.4、可扩充性和经济性
为满足今后发展的需要，系统在使用的产品系列、容量及处理能力等方面必须具备兼容性强以及可扩充与换代的特点，确保整个系统可以不断得到充实、完善、改进和提高。通过这种优化设计，不仅充分保护了原有投资，而且具有较高的综合性能价格比。
3.5、规范性和结构化
由于小区智能化系统是一个综合性很强的工程，在系统设计中必须着重参考更多面的标准和规范，力求使各子系统做到结构化、标准化、模块化和系列化
5、系统示意图

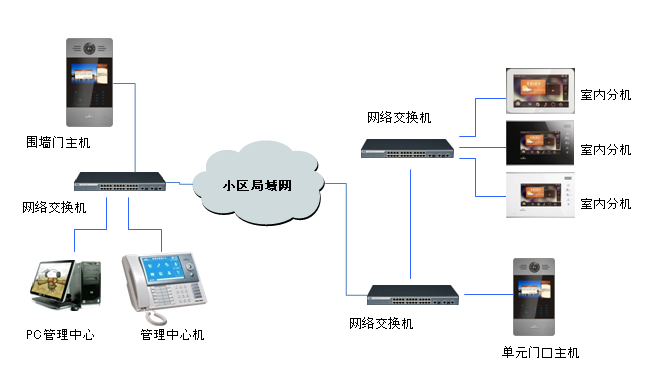

5.1 小区系统联网总图
5.2 网络拓扑结构图
5.3 别墅拓扑示意图
5.4 单元楼层拓扑示意图
6、系统配置清单
第三章、主要设备介绍
1、分机简介
1.1、7寸触摸屏彩色数字室内分机
产品种类：
D1801GTU 7寸彩色壁挂式报警分机，黑色外观
D1802GTU 7寸彩色壁挂式报警分机，白色外观
D1801GATHS 7寸彩色壁挂式报警分机，带智能家居，
黑色外观。
产品功能：
与门口主机、围墙机、管理中心呼叫、通话、开锁；
户户对讲；内线呼叫，访客图像抓拍。
主动监视门口主机；
免打扰，访客留影留言；
7寸触摸屏，免提对讲，可呼叫电梯；
8防区报警、紧急报警、防拆报警，燃气报警，烟感报警等；
信息提取功能, 具有新信息提示；
可扩展智能家居接口；
数码相框，多媒体播放；
天气预报。
技术参数：
显示屏： 7寸电容触摸LCD显示屏
分辨率： 800*480
电源： DC 12V
最大功耗：760mA/15V
外型尺寸：175*260*23 mm
工作温度：-10℃~+45℃
传输方式：10/100M以太网
安装方式：壁挂式
2、主机简介
2.1、彩色数字主机
产品种类：
DE225DGKU 7寸屏彩色可视主机，银灰色
DE225DGA1 7寸屏彩色可视门禁（IC）主机，银灰色
DE225DGA2 7寸屏彩色可视门禁（ID）主机，银灰色
产品功能：
与分机、管理中心呼叫、通话；
门禁刷卡开锁，密码开锁；
操作语音提示；
防拆报警、防胁迫报警；
信息提取功能, 具有新信息提示；
播放多媒体广告；
天气预报。
技术参数：
显示屏： 7寸LCD显示屏
分辨率： 800*480
触摸按键
摄像头： 100万象素COMS摄像头
外型尺寸： 370*200*72mm
电源： 15V
最大功耗：760mA/15V
环境温度：-20℃~+55℃
外壳防护等级：IP54
安装方式：预埋式
第四章．产品售后服务承诺
6.1、维保简介
项目安装或使用本公司深圳市视得安罗格朗电子股份有限公司shidean的产品，自该项目楼宇对讲系统工程验收合格之日起为期 两 年的免费质量保证期内，我公司将提供以下服务承诺。
6.2、承诺范围
凡安装或使用深圳市视得安罗格朗电子股份有限公司shidean的产品，我公司的营销服务网络体系将为其提供全方位的售前、售中的技术支持和产品售后服务。
6.3、服务承诺及方法
客户在购买产品前，应向本公司索取相关产品的资料。涉及到产品或技术疑问的应向我公司技术支持工程师进行咨询，以确保工程方案和器材配置的正确性和合理性。
客户在布线，安装、调试前应仔细阅读产品说明书或工程手册。遇到疑难问题可以随时与我公司当地技术支持工程师联络，我公司将及时提供技术指导服务，必要时我司工程技术人员可现场指导、协助工作。直到安装、调试完成，验收合格。一般问题通过电话或邮件的方式在2个小时内给予技术指导，特殊疑难问题在2小时内给予积极响应并在24小时内派技术支持工程师前往现场指导。布线、安装、调试过程中，如客户私自改动系统布线、系统连接方法、产品接线方法，造成产品损坏及安装、调试、使用等问题的，不在此承诺范围内，但仍提供技术指导服务。
6.4、标准化技术支持服务
我公司严格要求技术支持工程师根据项目进展情况，提供全面的、及时的、高效的售前、售中标准化技术支持工作。
在项目前期及项目招标过程中，我公司技术支持工程师将根据项目资料及实际情况进行方案设计工作，出具详细的产品配置清单、产品文字方案、系统示意图，以确保工程方案和器材配置的正确性和合理性。
我公司技术支持工程师可提供专业的技术演讲、产品演示和技术解答服务，结合相关产品的资料，让客户可以在最短的时间内充分了解我公司的产品信息。
在产品安装前，我公司技术支持工程师将提供全面的工程安装培训，针对产品的布线和施工过程中的注意事项、安装要求等进行专业的技术指导、培训，引导客户进行正确的工程安装，减少施工中的错误安装率。
在产品布线、安装、调试及验收过程中，技术支持工程师在不同阶段提供不同的专业技术指导，并在项目正式验收前，提前进行预验收，以确保项目顺利验收通过。
6.5、售后维修承诺及方法
用户在使用产品前或使用过程中遇到故障时，请首先详细阅读使用说明书，并按照说明书的要求进行安装、调试和使用。视得安Bticino安防产品华贵高端，设计独具匠心，并使用高品质的组件精心制造，在正确使用及保养下能发挥其优越性能。在楼宇对讲系统工程免费维护期内，若Bticino产品在正确使用情况下发生任何性能故障（不是机器本身设置不当引起），我公司售后服务中心将给予免费更换新机器。
因下列情况造成的产品损坏，不在此保修范围内：用户不依说明书使用的，接入不适当电，使用不适当配件；用户私自维修、改装；因运输及其它意外或疏忽而造成的损坏；因不可抗拒力造成的产品损坏。但我公司仍提供有偿售后服务。
若产品超过免费质保期，我公司将提供终身有偿售后服务，客户也可与我公司签订产品售后服务合同，按照合同约定的内容提供售后服务。
北京宝正电子信息工程有限公司
2018.9.18
