——酒店宾馆（高清网络）
项目概述
酒店宾馆是集娱乐、餐饮、住宿、休闲、商用等功能于一体的综合服务性商业场所，因此出入人员繁多混杂，外地客人又占绝大部分，犯罪分子恰好利用这种环境，潜入酒店、宾馆伺机作案，不但直接危害到客人的人身和财产安全，而且还会影响到酒店、宾馆的声誉。视频监控系统不仅能对犯罪分子起到威慑作用，一旦出现了入侵和盗窃等犯罪活动，安全防范系统能及时监视发现并报警，自动记录犯罪现场以及犯罪分子的犯罪过程，有助及时破案，节省人力物力。所以，视频监控系统是酒店宾馆安保系统行之有效的必要补充。
需求分析
酒店宾馆整个监控系统，前端监控部分由网络摄像机（IPC）直接采集监控信号，然后网络硬盘录相机（NVR）通过局域网直连IPC取、存监控数据，并直接监管前端IPC各个通道。根据酒店宾馆的网络和实际应用情况，对视频监控存储系统的建设要满足如下需求：
1. 高性能、高稳定
由于前端点位多，数据并发持续写入，以及考虑以后监控点位的增加，并且可能存在多个用户同时从NVR读取音视频数据，所以需要高性能的NVR。
由于整个监控系统长时间保持24小时不间断录像，这就要求NVR具备高稳定性。所以NVR需采用业内稳定性最高的ARM+DSP嵌入式软硬件设计，保障系统长时间，高效率、高稳定的运行。
2. 系统安全可靠
录像的数据安全是第一位的。系统的可靠性原则应贯穿于系统设计、设备选型、软硬件配置、系统施工到系统运行的全过程；保证在单点或多点故障的情况下，系统仍然能够持续正常运行，并能在故障恢复后，NVR及时补录丢失录像。只有可靠的系统，才能发挥有效的作用。配合备份软硬件环境，系统还可以增加备份、容灾的功能，进一步提高可靠性，保障系统安全。
3. 可扩展
随着监控范围的扩大，摄像头数量的增加，图像清晰度越来越高，和存储天数延长，NVR存储系统的可扩展性尤为重要，良好的扩展性可以保证业务的连续性。
4. 网络化
系统采用网络化的设备，扩展灵活，施工难度小，也便于远程监控，维护简单。且网络化架构有助于实现互联互通，实现视频资源的共享。
5. 易用性
系统的操作、运维都应灵活简便，人机界面友好，易于掌握，操作维护人员能够很方便的进行使用及维护，使整个系统的优势得以最大化实现。
6. 智能化
随着安防监控行业的发展，智能化监控、智能化管理、智能化应用已成趋势。以往传统监控，多以事后追溯。智能化监管应用，不仅可以做到事先预警，降低作案几率。也能大大的减轻运维成本，减少监管人员投入。

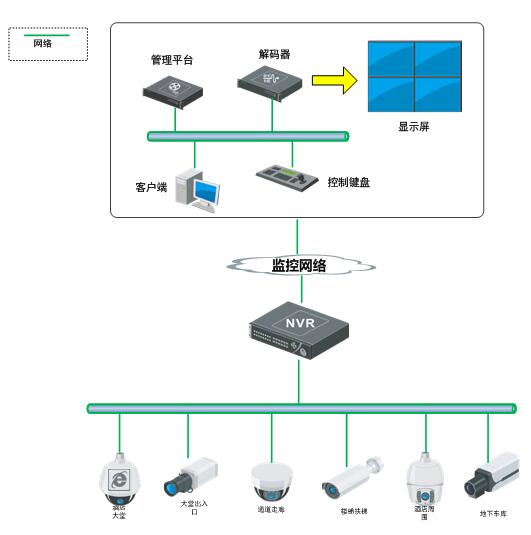

方案架构图
方案设计说明
该系统对高清、实时、数据备份、智能预处理要求极高，所以方案上选择了当下主流的微智能（SMART）网络高清产品方案，SMART IPC+SMART NVR。SMART NVR自身可管控网络摄像机，也可以给后台的系统平台、客户端等服务器提供实时、历史的高清音视频数据（500W/200W/130W），延时小，还可提供丰富的SMART应用功能开发接口，第一时间进行智能预分析处理。从SMART IPC到SMART NVR全部IP化，施工、调试、扩展、操作简易快捷。
SMART NVR存放位置灵活多变，且适应环境能力极强。可分布式部署，存放于室外的机柜、室内电井等；亦可集中式部署，统一存放于小区的中心机房。
方案优势特点
1. 操作便捷
Ø 一键录像：海康威视SMART NVR支持一键配置录像计划，一键开启所有通道录像，只要鼠标选择下就可以轻松实现，对于施工操作以及后期的维护管理上，都是一个简单方便的应用。
Ø 一键定位：海康威视SMART NVR支持3D定位功能的操作，在视频图像上一旦发现有可疑人、车或物，只要框选好需放大的位置，球机就能自动以该区域为中心，在视频图像上精准的放大该区域。一键锁定目标，避免了复杂的云台操作，操作效率上有很大的提高。
Ø 访问一步到位：海康威视SMART NVR可以简单便捷的实现外网访问，只要开启HiDDNS功能，无需注册第三方域名，外网访问一步到位。
Ø 一键添加：对网络摄像机可以实现一键添加功能，免去人工一路一路的添加网络摄像机工序，且多台NVR同时添加网络摄像机时，有序添加，避免交叉添加。
Ø 预览控制一目了然：内嵌IE客户端，首次登陆即可自动下载安装；同时支持本地客户端，无需安装；还支持CS客户端。三者风格统一，预览、回放、设置等界面，设计合理，功能齐全，且易于常人理解和操作。
2. 智能应用
Ø 智能码流接入：海康威视前端SMART IPC触发行为侦测、人脸侦测、场景侦测、音频侦测等智能事件时，可触发SMART NVR实现报警联动，SMART NVR在存储视音频数据的同时，存储智能信息，便于以不同规则进行后续检索。
Ø 智能存储模式：可对不同IPC分配不同的录像保存容量或周期。如某台NVR的某路视频，可配置存储20G，也可配置存储30天。
Ø 智能事件后检索：海康威视SMART NVR录像支持自定义规则的搜索，包括区域检测、穿越警戒线等智能事件检索，关注重点区域、重点事件，检索更加便利，随心所欲。
Ø 智能回放：海康威视SMART NVR可实现智能回放功能，针对有事件发生时的录像文件使用正常速率回放，针对没有事件发生时的录像文件使用高倍速率回放，提高录像检索与回放效率。
3. 节能环保
Ø 高清低码率：海康威视SMART IPC+ SMART NVR，业内首创编码技术，使720p（130W像素）仅需1~2M码率（可达到普通高清3~4M码率效果），1080p（200W像素）仅需3~4M码率（可达到普通高清7~8M码率效果），网络带宽减少一半！存储空间减少一半！硬盘投入减少一半！
Ø 节能降噪：在无硬盘运行状态下，服务器架构存储设备普遍功耗在600W以上，噪音大。而海康威视嵌入式架构NVR功耗不大于50W，二者已经没有可比性，且噪音极小，不但节能降噪，还可减少机房空调、变压器等设施投入。
Ø 提高硬盘利用率：海康威视SMART NVR支持磁盘预分配，硬盘初始化时预分配索引、录像文件等，杜绝磁盘碎片的产生，延长硬盘寿命；支持硬盘休眠，非工作硬盘可适时进入休眠状态，降低功耗、延长硬盘使用寿命。
4. 系统安全
Ø ANR智能补录：断网期间，将视频信息暂存在前端设备内置存储介质上，当网络恢复后，视频信息自动复制到NVR盘阵内，避免断网期间视频信息的丢失。
Ø 硬盘监控：及时获取硬盘S.M.A.R.T检测信息，准确反馈硬盘工作状态，提前预警，确保数据存储安全、可靠。
Ø N+1热备：一台工作NVR异常下线时，热备NVR接管异常NVR工作，提升系统存储的可靠性；
Ø RAID机制：选用支持RAID的NVR，可支持多种RAID机制。一个RAID组出现坏盘，RAID技术可以保证数据不丢，无需人工介入，自动开始修复工作（RAID重构），而且存储服务无需中断。
Ø 安全运行：海康威视SMART NVR且适应环境能力强，-10℃--＋55℃，保障在各种环境下，系统能安全可靠运行。
5. 性能强大
Ø 双千兆网卡设计，保证系统存储的接入/输出带宽充裕；
Ø 支持USB 3.0接口，提高移动存储介质的备份速率；
Ø 强大的本地输出解码能力，最高可支持解码500W；
Ø 兼容国内外主流厂商的网络摄像机接入。
6. 扩容开放
Ø 系统所选硬件产品，都采用国际标准的网络接入协议，其他业务管理平台经授权，可通过ONVIF、PSIA、RTSP等标准协议接入，也可以提供私有SDK接入，达到资源共享。
Ø SMART NVR接口丰富，数量充足，视频输出、音频输出、语音对讲输入、232、485、报警输入输出等。可连接多种通用常用的安防设备。
Ø 在应用发展，可视密度提高，存储需求增长，现有容量不足的情况下，可以简单的购买更多的SMART IPC和SMART NVR接入网络，这样在提高了容量的基础上，也同时提高了性能。
推荐型号
|
型号 |
接入路数 |
盘位 |
备注（满盘位 4TB硬盘） |
|
DS-8616N-E8 |
16 |
8 |
32路标清或720P存储30天 或者 32路1080P存储15天 |
|
DS-8632N-E8 |
32 |
8 |
|
|
DS-8664N-XT |
64 |
16 |
64路1080P存储15天 或者64路720P、4CIF存储30天 |
|
DS-9616N-XT |
16 |
16 |
16路1080P存储45天 或者 16路720P、4CIF存储90天 |
|
DS-9632N-XT |
32 |
16 |
32路1080P存储30天 或者 32路720P、4CIF存储60天 |
|
DS-9664N-XT |
64 |
16 |
64路1080P存储15天 或者 64路720P、4CIF存储30天 |
设备规格参数
1. DS-8616N-E8参数
|
产品图片 |
|
|
接入性能 |
Ø 16路(100Mbps)网络视频接入 Ø 支持500W高清网络摄像机接入 |
|
主要接口 |
Ø 8个SATA接口，选配eSATA，每接口最大支持4TB硬盘 Ø 2个网口、1个RS-485、1个RS-232、2个USB2.0、1个USB3.0 Ø 16路报警输入，4路报警输出 Ø 1路HDMI，1路VGA，1路音频输出 Ø 支持HDMI、VGA同时输出，HDMI与VGA输出分辨率最高可达1920×1080p Ø 19英寸2U机箱，功耗（不含硬盘）≤20W |
|
特色功能 |
Ø 可接入符合ONVIF、PSIA、RTSP标准及众多主流厂商网络摄像机； Ø 支持海康SMART IPC接入； Ø 支持16路4CIF同步回放及多路同步倒放； Ø 支持重要录像文件加锁保护功能； Ø 支持回放时对录像场景的自定义区域进行智能搜索； Ø 支持硬盘配额管理，不同通道可分配不同的录像保存容量； Ø 支持硬盘盘组管理，不同通道可设置不同的录像保存周期； Ø 双千兆网卡，支持网络容错以及双网络IP设定等应用； Ø 首创双操作系统设计，系统运行更加可靠 |
|
产品证书 |
Ø 3C：安规、EMC Ø 型式检验：GB 20815-2006 |
2. DS-8632N-E8参数
|
产品图片 |
|
|
接入性能 |
Ø 32路(200Mbps)网络视频接入 Ø 支持500W高清网络摄像机接入 |
|
主要接口 |
Ø 8个SATA接口，选配eSATA，每接口最大支持4TB硬盘 Ø 2个网口、1个RS-485、1个RS-232、2个USB2.0、1个USB3.0 Ø 16路报警输入，4路报警输出 Ø 1路HDMI，1路VGA，1路音频输出 Ø 支持HDMI、VGA同时输出，HDMI与VGA输出分辨率最高可达1920×1080p Ø 19英寸2U机箱，功耗（不含硬盘）≤20W |
|
特色功能 |
Ø 可接入符合ONVIF、PSIA、RTSP标准及众多主流厂商网络摄像机； Ø 支持海康SMART IPC接入； Ø 支持16路4CIF同步回放及多路同步倒放； Ø 支持重要录像文件加锁保护功能； Ø 支持回放时对录像场景的自定义区域进行智能搜索； Ø 支持硬盘配额管理，不同通道可分配不同的录像保存容量； Ø 支持硬盘盘组管理，不同通道可设置不同的录像保存周期； Ø 双千兆网卡，支持网络容错以及双网络IP设定等应用； Ø 首创双操作系统设计，系统运行更加可靠 |
|
产品证书 |
Ø 3C：安规、EMC Ø 型式检验：GB 20815-2006 |
3. DS-8664N-XT参数
|
产品图片 |
|
|
接入性能 |
Ø 64路(160Mbps)网络视频接入 Ø 支持500W高清网络摄像机接入 |
|
主要接口 |
Ø 16个SATA接口，2个eSATA接口，每接口最大支持4TB硬盘 Ø 2个网口、1个RS-485、1个RS-232、1个键盘485串口、3个USB2.0 Ø 16路报警输入，4路报警输出 Ø 1路HDMI，1路VGA，1路CVBS输出，1路音频输出 Ø 支持HDMI、VGA同时输出，HDMI与VGA输出分辨率最高可达1920×1080p Ø 19英寸3U机箱，功耗（不含硬盘）≤45W |
|
特色功能 |
Ø 前置插槽式硬盘安装方式，安装维护更加便捷 Ø 可接入符合ONVIF、PSIA、RTSP标准及众多主流厂商网络摄像机； Ø 支持海康SMART IPC接入； Ø 支持海康SMART IPC场景变更侦测，区域入侵侦测，音频异常侦测，虚焦侦测，移动侦测，人脸侦测等多种智能侦测接入与联动，支持智能搜索、回放及备份功能，有效提高录像检索与回放效率； Ø 支持16路720P同步回放及多路同步倒放； Ø 支持重要录像文件加锁保护功能； Ø 支持ANR技术，实现网络摄像机断网智能补录； Ø 支持硬盘配额管理，不同通道可分配不同的录像保存容量； Ø 支持硬盘盘组管理，不同通道可设置不同的录像保存周期； Ø 支持N+1热备 Ø 双千兆网卡，支持网络容错以及双网络IP设定等应用； Ø 首创双操作系统设计，系统运行更加可靠 |
|
产品证书 |
Ø 3C：安规、EMC Ø 型检 公沪检134946：GB20815-2006 |
4. DS-9616N-XT参数
|
产品图片 |
|
|
接入性能 |
Ø 16路(80Mbps)网络视频接入 Ø 支持500W高清网络摄像机接入 |
|
主要接口 |
Ø 16个SATA接口，2个eSATA接口，每接口最大支持4TB硬盘 Ø 2个网口、1个RS-485、1个RS-232、1个键盘485串口、3个USB2.0 Ø 16路报警输入，4路报警输出 Ø 1路HDMI，1路VGA，1路CVBS输出，1路音频输出 Ø 支持HDMI、VGA同时输出，HDMI与VGA输出分辨率最高可达1920×1080p Ø 19英寸3U机箱，功耗（不含硬盘）≤45W |
|
特色功能 |
Ø 前置插槽式硬盘安装方式，安装维护更加便捷 Ø 可接入符合ONVIF、PSIA、RTSP标准及众多主流厂商网络摄像机； Ø 支持海康SMART IPC接入； Ø 支持海康SMART IPC场景变更侦测，区域入侵侦测，音频异常侦测，虚焦侦测，移动侦测，人脸侦测等多种智能侦测接入与联动，支持智能搜索、回放及备份功能，有效提高录像检索与回放效率； Ø 支持16路720P同步回放及多路同步倒放； Ø 支持重要录像文件加锁保护功能； Ø 支持ANR技术，实现网络摄像机断网智能补录； Ø 支持硬盘配额管理，不同通道可分配不同的录像保存容量； Ø 支持硬盘盘组管理，不同通道可设置不同的录像保存周期； Ø 支持N+1热备 Ø 启用阵列时，支持硬盘热插拔，支持RAID0、RAID1、RAID10和RAID5 Ø 双千兆网卡，支持网络容错以及双网络IP设定等应用； Ø 首创双操作系统设计，系统运行更加可靠 |
|
产品证书 |
Ø 3C：安规、EMC Ø 型检 公沪检133173：GB20815-2006 Ø 型检 公沪检 122205：IPC接入能力测试 Ø 型检 公沪检132154：GB/T 28181-2011 |
5. DS-9632N-XT参数
|
产品图片 |
|
|
接入性能 |
Ø 32路(160Mbps)网络视频接入 Ø 支持500W高清网络摄像机接入 |
|
主要接口 |
Ø 16个SATA接口，2个eSATA接口，每接口最大支持4TB硬盘 Ø 2个网口、1个RS-485、1个RS-232、1个键盘485串口、3个USB2.0 Ø 16路报警输入，4路报警输出 Ø 1路HDMI，1路VGA，1路CVBS输出，1路音频输出 Ø 支持HDMI、VGA同时输出，HDMI与VGA输出分辨率最高可达1920×1080p Ø 19英寸3U机箱，功耗（不含硬盘）≤45W |
|
特色功能 |
Ø 前置插槽式硬盘安装方式，安装维护更加便捷 Ø 可接入符合ONVIF、PSIA、RTSP标准及众多主流厂商网络摄像机； Ø 支持海康SMART IPC接入； Ø 支持海康SMART IPC场景变更侦测，区域入侵侦测，音频异常侦测，虚焦侦测，移动侦测，人脸侦测等多种智能侦测接入与联动，支持智能搜索、回放及备份功能，有效提高录像检索与回放效率； Ø 支持16路720P同步回放及多路同步倒放； Ø 支持重要录像文件加锁保护功能； Ø 支持ANR技术，实现网络摄像机断网智能补录； Ø 支持硬盘配额管理，不同通道可分配不同的录像保存容量； Ø 支持硬盘盘组管理，不同通道可设置不同的录像保存周期； Ø 支持N+1热备 Ø 启用阵列时，支持硬盘热插拔，支持RAID0、RAID1、RAID10和RAID5 Ø 双千兆网卡，支持网络容错以及双网络IP设定等应用； Ø 首创双操作系统设计，系统运行更加可靠 |
|
产品证书 |
Ø 3C：安规、EMC Ø 型检 公沪检131965：GB20815-2006 Ø 型检 公沪检 122206：IPC接入能力测试 Ø 型检 公沪检132152：GB/T 28181-2011 |
6. DS-9664N-XT参数
|
产品图片 |
|
|
接入性能 |
Ø 64路(160Mbps)网络视频接入 Ø 支持500W高清网络摄像机接入 |
|
主要接口 |
Ø 16个SATA接口，2个eSATA接口，每接口最大支持4TB硬盘 Ø 2个网口、1个RS-485、1个RS-232、1个键盘485串口、3个USB2.0 Ø 16路报警输入，4路报警输出 Ø 1路HDMI，1路VGA，1路CVBS输出，1路音频输出 Ø 支持HDMI、VGA同时输出，HDMI与VGA输出分辨率最高可达1920×1080p Ø 19英寸3U机箱，功耗（不含硬盘）≤45W |
|
特色功能 |
Ø 前置插槽式硬盘安装方式，安装维护更加便捷 Ø 可接入符合ONVIF、PSIA、RTSP标准及众多主流厂商网络摄像机； Ø 支持海康SMART IPC接入； Ø 支持海康SMART IPC场景变更侦测，区域入侵侦测，音频异常侦测，虚焦侦测，移动侦测，人脸侦测等多种智能侦测接入与联动，支持智能搜索、回放及备份功能，有效提高录像检索与回放效率； Ø 支持16路720P同步回放及多路同步倒放； Ø 支持重要录像文件加锁保护功能； Ø 支持ANR技术，实现网络摄像机断网智能补录； Ø 支持硬盘配额管理，不同通道可分配不同的录像保存容量； Ø 支持硬盘盘组管理，不同通道可设置不同的录像保存周期； Ø 支持N+1热备 Ø 启用阵列时，支持硬盘热插拔，支持RAID0、RAID1、RAID10和RAID5 Ø 双千兆网卡，支持网络容错以及双网络IP设定等应用； Ø 首创双操作系统设计，系统运行更加可靠 |
|
产品证书 |
Ø 3C：安规、EMC Ø 型检 公沪检131966：GB20815-2006 Ø 型检 公沪检 127486：IPC接入能力测试 Ø 型检 公沪检132151：GB/T 28181-2011 |
