第 一 章 需求分析

传统的户外LED显示屏常用于公告显示、视频宣传等文字、视频图像多媒体信息单向的传递，而显示屏投放的节目内容详细的观看人群的统计分析，用户想要获取具体数据，传统的解决方式即需要通过人力去观察、数字统计并从概率统计学方面计算，不仅要花费人力物力时间成本，且统计的分析出的准确率也并不是很高。

随着大数据时代的来临，智慧城市不断的推进，户外信息发布将不再局限于传统单向的信息传递，显示屏终端的智能化、精准化将给用户带来全新不一样的体验。

同时，为了强重要场所进出口的安全，海康威视户外LED智能显示屏既能满足传统的信息发布展示需求，同时也提供了一键式突发应急联动快速反应的报警装置，作为增加报警方式的有效补充手段之一与现有的移动电话报警有效结合，有效的解决了重要监控场所区域的安全，提高社会安全保卫及综合管理能力。

第 二 章 产品介绍

2.1 产品命名规则

户外LED智能信息发布屏，属显示产品序列，为DS-D41系列。作为独立的产品系列，户外LED智能信息发布屏具备自身的命名规则，在此做详细说明，方便理解，便于选型。

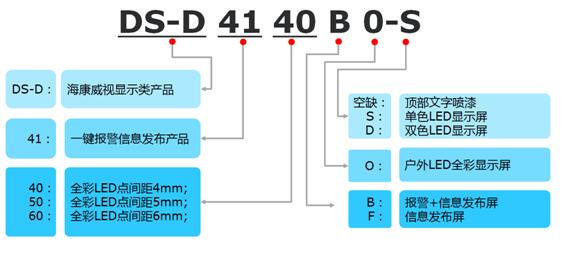

图1. 命名规则

DS-D：表示海康威视显示类产品。

41：表示户外LED智能信息发布类产品。

40：40表示LED 全彩显示屏点间距为4mm；50表示LED 全彩显示屏点间距为5mm；60表示LED 全彩显示屏点间距为6mm（PS： 目前一键报警信息发布系统主推点间距为P4、P5、P6的户外显示屏）。

B：表示报警器+信息发布屏；F：表示信息发布屏。

O：表示户外LED 显示屏。

空缺：顶部文字喷漆；S：单色LED显示屏；D：双色LED显示屏。

2.2 产品简介

DS-D41XXBO为户外带一键式报警的信息发布系统，主要由全彩LED屏，一键式报警盒装置，信息发布主机构成。全彩LED屏点间距为4mm、5mm、6mm可选，根据宽屏比例设计，由户外防水箱体拼接成约3㎡的显示面积。该显示屏采用恒流方式驱动LED，发光均匀，功耗低，且显示画面逼真，视频流畅，高防护性，适应恶劣户外环境，具有空载、短路、过流、过热等保护功能；该显示屏占用空间小，使用寿命高达10万小时，后期维护成本低。

一键式报警功能由报警盒子组成，室外防雷防雨设置，支持双向语音对讲，且支持中心呼叫前端进行广播，可与110进行联网实现第一时间进行报警，并联动周边监控录像，对犯罪分子实现最大的威慑，给社区的带来最大的安全保障。信息发布由信息发布服务器D60S组成，在LED屏上实现字幕滚动轮播，支持按日/周/自定义时间播放，支持轮播，支持节目单多页面播放，支持插播信息，分素材插播和节目单插播，支持分组播放：不同终端进行区域分组，每组内容可以播放同样的内容，不同组播放不同的内容。支持分角色管理， 支持划分权限管理 ，支持素材以及节目共享。

2.3 性能参数

表1    性能参数表

第 三 章 设计方案

3.1 方案简介

3.1.1 产品拓扑图

3.1.2 系统组成

显示功能：户外LED智能信息发布屏、光电转换器、LED发送卡、信息发布播放盒、信息发布服务器、客户端电脑。

报警功能：一键报警盒、普通光电转换器，平台服务器、客户端电脑。

户外LED智能信息发布屏提供智能终端应用，可针对播放节目的观看人群提供客流分析、年龄分析、男女性别分析、收视率分析、热力图显示、云端存储管理等智能分析应用，为用户提供更为精准的统计分析数据，显示屏可提供更为多样化的信息发布呈现。

户外LED智能信息发布屏集成了户外全彩LED信息发布显示屏、一键报警装置、摄像头（可选）、信息发布盒子等设备功能于一体，除提供多样化的信息发布功能外，同时提供一键报警互动、视频采集应用，结合现有的物防设施和人防手段，加强技术防范，户外LED智能信息发布屏的推广使用可有效解决景区、广场、学校等重要区域的报警需求，有效避免监控巡视盲区带来的安全隐患，在警力不变的情况下为社会提供更快捷、更有效的服务，并有效的震慑犯罪份子、安定民心，为社会的稳定起到积极的作用。

户外LED智能信息发布屏主要应用在小区、停车场出入口、街道、景区、公园、广场、商城门口、医院门口等场所，户外全彩屏日常情况下主要实现各类节目信息的播放，单色LED屏主要用于文字信息的显示，可作为公告通知，方便广大用户了解相关政策和信息，提供宣传的平台，可作为媒体展示的品牌窗口，提供品牌形象宣传、广告运营增值服务、通知消息的及时发布，同时可提供报警联动、人脸抓拍等功能应用。

户外设备部分主要由户外LED全彩显示屏、发送卡、信息发布盒子、摄像头(可选)、一键报警盒、LED单色条屏、异步控制卡、交换机、光端机、支架等设备构成。设备各个模块功能的简要说明如下：

信息发布盒子主要实现节目素材的下载、上传至发送卡，可在户外LED全彩屏上实现各类公共信息的发布及商业广告的显示等应用，信息发布盒子HDMI输出接口连接至发送卡，网口连接至交换机网络设备上。

户外全彩屏上方布置单色LED条屏用于显示欢迎词、天气预报、注意事项等文字内容，主要由异步控制卡和单色LED条屏构成，异步控制卡可接收运营商网络传送过来的文字相关信息。

一键报警盒是主动防御式视频语音紧急求助设备，安装于户外全彩屏一侧，支持现场与控制中心之间的远程语音对讲功能，并可联动监控摄像头。

通常情况下户外安装显示屏位置至机房之间的距离比较远，室外交换机到机房之间的传输网络采用光纤单模进行传输，需配置一对光端机实现电信号和光信号之间的转换。

机房部署信息发布服务器DS-D60S和8700平台软件，主要实现对节目的内容的编辑、节目包发送、客流统计、分析、报警管理等后端管理控制功能。DS-D60S服务器需申请一个外网IP地址，通过公网IP地址可将服务器部署在公网，也可通过路由映射到外网，用户在公网的环境下可登陆客户端管理软件，实现资源的上传。

3.2 方案优势

1)        户外LED智能显示屏终端应用

户外LED智能信息发布屏提供智能化显示屏功能应用，可准确记录观看节目人群、年龄分布、男女性别分析、节目收视率等数据内容的分析，反向给节目内容带来更精准化投放！

2）监控联动应用

户外LED智能信息发布屏在显示正常播放的节目内容外，同时可联动监控系统同一画面既可播放通知广告同时可显示监控画面。

屏幕内置摄像头同时支持报警抓拍联动功能，支持对触发报警装置人员进行快速拍照并上传至后端管理中心，保存录像及抓拍人脸信息以便后期调阅核查。

3）报警联动应用

户外LED显示屏提供一键报警装置，提供前端报警点与管理中心之间的双向语音对讲功能，支持在地图软件上标注报警位置点，快速响应报警需求，支持报警联动功能，在发生报警时自动发出警告画面，具备图像震慑作用，通过管理中心实现远程信息发布，为市民推送友情提醒信息，降低突发事件的发生率！

4）防尘、防水设计

系统支持有线、无线等多种传输方式，防尘、防水设计，适用于各种复杂环境下的设备部署、产品维护！

3.3 系统应用功能

3.3.1 报警应用功能

3.3.1.1 一键紧急报警

传统的接处警或值班室监控中心主要通过公共电话网（PSTN）作为报警信息传输通道，但这种通信方式的缺点是接处警或值班室等监控中心的作用不能够得到充分的发挥，且通过电话拨号报警的方式，存在报警信号排队不能在第一时间及时快速有效的与警务值班人员联系，降低了警情处理的效率和警情的受理范围。

因此网络化联网一键报警这种更便捷、更迅速、更科学的联网报警通信方式应运而生。

目前报警联动主要分为联动公安接处警中心和非公安接处警中心（如楼宇监控值班室等其他监控平台）。

设备满足应急接警的需求且简单实用，普通民众无需学习任何的使用操作说明，按下报警按钮，即可实现第一时间报警求助，并可在最短的时间内出动保安值班人员或警力资源，并联动案发现场周边监控点录像

支持报警联动声音：系统支持本地语音输出，即在报警发生时，可触发监控中心本地输出多种不同的报警声音或警铃，声音文件可自行设定或录制，在监控中心使用声音提醒，效果会更好。

支持报警信息发布联动：当发生报警时信息发布屏幕会与一键式报警盒联动，播放警告视频，或播放本片区治安人员联系方式及照片，可起到震慑罪犯做用，并可第一时间联系到治安执勤人员。

3.3.1.2 语音对讲

为避免误报警情消息，来回折腾值班或处警值班人员，一键报警信息发布设备支持双向语音对讲功能，设备内置30W全频段优质扬声器和拾音器，采用了防破音技术，无论是对讲还是广播，声音响亮清晰。

支持真人语音远程喊话和自动播放语音，保安或值班人员可直接通过监控摄像头可以看着现场喝令其离开；亦可以远程确认报警通过语音对讲和监控视频核实报警是否属实。

3.3.1.3 图片抓屏、录音录像

为防止接警中心出现警情漏报问题，对所有户外LED智能信息发布屏上的警情信息及处理结果的内容进行存档，需要它证明责任时能够有据可依，同时也方便接处警办公人员进行警情复核，提供录音录像、人脸图像抓拍功能。

在有人触发报警按钮时，摄像头自动对报警人进行人脸图像的抓拍并上传至后台管理中心，平台在收到用户的报警信息后，显示报警的同时，自动弹出报警发生所在区域的现场图像，及报警发生前的预录像内容，使值班人员可以全面、多点位同步进行查看，进行报警核实，帮助中心值班人员正确迅速的判断是否需要出警。

3.3.2 信息发布功能

3.3.2.1 信息投放

为满足音视频、文字等信息公告显示的需要，使受众在第一时间接收到最新鲜的各类资讯，户外LED智能信息发布屏设备将成为信息化建设的重要载体，该设备融合了多媒体视频信息的多样性和生动性，实现了信息发布的远程集中管理和内容随时更新，不仅能够提供及时、全面、优质、高效的信息服务以及全新的文化氛围，还能够极大地提升环境的整体形象。

户外LED 全彩信息发布屏是由海康威视自主研发生产的，主要由P4、P5或P6的点间距构成，单位像素采用LED 表贴三合一，具有图像无拼缝、环保、静音、轻薄等特点。

视频支持WMV、MP4、AVI等常用格式；图片支持为JPG、GIF、PNG；文本支持word、ppt、excel文本；音乐: 支持MP3等音乐格式；动画: 支持SWF格式。

3.3.3 平台软件功能

平台同时提供报警信息综合管理平台，具备信息发布内容编辑、系统配置管理等功能。报警信息综合管理平台同时支持以下功能应用：

1)        接处警管理

平台提供了直观、方便、快捷、友好的人机交互界面，既能显示当前报警信息资料、处警预案，又能显示最近一段时间内既往报警条目，并对报警受理状态加以明显标识分为预处理、处理中、处理完毕，值班人员根据标识不同进行分工处理，提高处警效率。在接处警界面上，还可以方便地进行报警信息查询、统计、编辑、修改、打印等操作，并可自动计算处理报警的反应时间生成处警单。

2)        处警管理功能

处理管理流程明确功能强大，处警报告单据填写、查询、统计处警单主要由处警员来填写对报警分析、处警意见、用户意见、处理结果进行记录，当有多个单据时可以通过该项功能进行单据修改、查询、排序、打印、设置等功能。可以按照用户和报警分析进行统计，生成报表。

3)        多媒体人性化操作

多媒体操作，用户界面友好，且有语音报警和闪点报警提示，使接警直观方便报警信息声、光提示功能,以便更好的使接警人员的快速处理警情。

4)        资料管理功能

用户资料管理功能强大，可对用户所有信息进行详细的备案，对用户记录进行关键字段逻辑组合查询。

5)        信息分类显示功能

实时自动分类显示报告信息，操作简单直观。

6)        操作员权限管理功能

严格灵活，安全性高，每个操作员可以按照功能权限自定义分级，并实时记录操作员使用日志，方便中心进行统一管理和责任调查

7)        强大的报表统计功能

可根据信息记录进行报表统计，进行数据分析。综合条件查询和打印需要的数据报表，如用户资料、事件报告、系统日志、处警单等

8)        事件查询功能

可对用户布撤防报告和状态报告、主机测试、故障信息等事件进行查询

9)        资料导出功能

用户资料、报警事件记录等能转换为文本、WORD、EXCEL文件，利于资料的多样化存档

10)    来电显示功能

可以记录上报信息的电话号码，有利于查询电话线路问题，查获恶意阻塞中心线路的行为

11)    数据库监控功能

数据库监控程序是监控数据库变化后更新其他程序的缓冲数据，保持数据的同步性，并且还可以定时清理数据库日志，保证数据库安全稳定的工作。

12)    WEB客户端功能

WEB客户端模块是为了方便用户通过网页可以对平台进行基本的操作。WEB客户端支持基本设备管理、资源管理、用户管理、录像计划管理、操作员管理等，可针对不同用户、不同时间段进行事件报告查询，查询方式多样化。

13)    录像管理

支持设备存储回放和PCNVR存储回放；支持单通道计划录像检索、移动录像检索、手动录像检索和报警录像检索；支持精确时间到秒定位录像数据；支持回放录像抓图；支持事件回放录像。

14)    网络远程控制功能

通过主机配套网络模块对前端主机，进行远程布撤防、旁路等操作。

15)    数据分析功能

采用文本的模糊查询，日期的范围查询，选择条件查询。定义不同查询分析方案。把查询后的用户资料、报告信息，可以根据用户行业和所属中心进行统计用户数量，生成报表。

16)    数据统计功能

可以把用户状态统计、报告信息统计、月报统计、防区统计的报表打印显示。以下是一些用户状态的统计流程。

17)    节目编辑可视化

用户登录系统管理端后可制作节目，灵活组合背景图、视频、音频、图片、字幕和实时数据等，排版组合成多媒体节目。各区域播放内容使用单独的播放列表进行控制，并可以设置节目单有效播放时间。也可以使用节目模板对界面排版进行快速制作，同时支持节目单导入导出功能，对节目单进行快速更改。实现不同的场所、不同受众、不同时间段播放不同的信息内容。

节目单设置可以多页面管理（最多支持16个），页面播放时间可根据节目播放时间进行自动计算时候然后播放，也可以用户自定义页面播放时间，或使用节目模板对界面排版进行快速制作。

每个页面可以设置多个窗口（最多支持16个），每窗口区域播放内容使用单独的播放列表进行控制，并可以设置各窗口特有的播放属性。

18)    视频浏览（选配）

视频实时监控，多画面的监控，全屏显示，支持预览时画面分割：单画面、4画面、9画面、16画面。支持视频参数设置，如亮度、对比度、饱和度和色调的设置，可预览分组下所有通道；支持分组轮巡，可设置轮巡时间。支持实时预览抓图、本地录像；支持云台控制、预置点的设置和调用。

19)    严谨的系统权限管理

为保障信息发布的内容正面阳光积极向上，引导群众正确信息和注意事项，避免一切非平台审核通过的节目在终端上播放，有效控制信息内容的安全发布，系统提供节目审核、权限管理、节目加密等功能。

节目审核：用户上传的节目必须经过审核方可进行节目单编辑及播放终端播放。配合用户权限管理可以对播放素材可控性管理。

节目加密：节目素材经过审核后并将素材进行加密，没经过加密的素材终端不会播放，保护播放内容的可控性。

用户权限管理：管理用户的个人信息，配置用户的所属机构及角色权限。可以配置是否具体素材审核权限及具体终端管理权限。

20)    终端监控维护

远程控制：支持远程设置终端的开机、关机、重启、固件升级、开始播放、停止播放、日程查看、播放截图（查看播放状态是否正常）、定时开关机、时段音量控制、参数恢复默认等，便捷实现终端的远程控制及维护。

实时监控：管理人员可实时监控各播放终端硬件、软件、系统版本号，同时可以查看在线状态、工作温度、MAC地址、内存使用率、CPU使用率、磁盘使用率。还可查看是否已经启定时开关机和时段音量计划。

日志查看：支持日志查询，包含类型、时间、类型及时间、全部四种查询方式；支持日志导出功能，日志类型主要包括操作日志、异常日志、信息日志三大类。

第 四 章 典型应用

4.1 适用场景

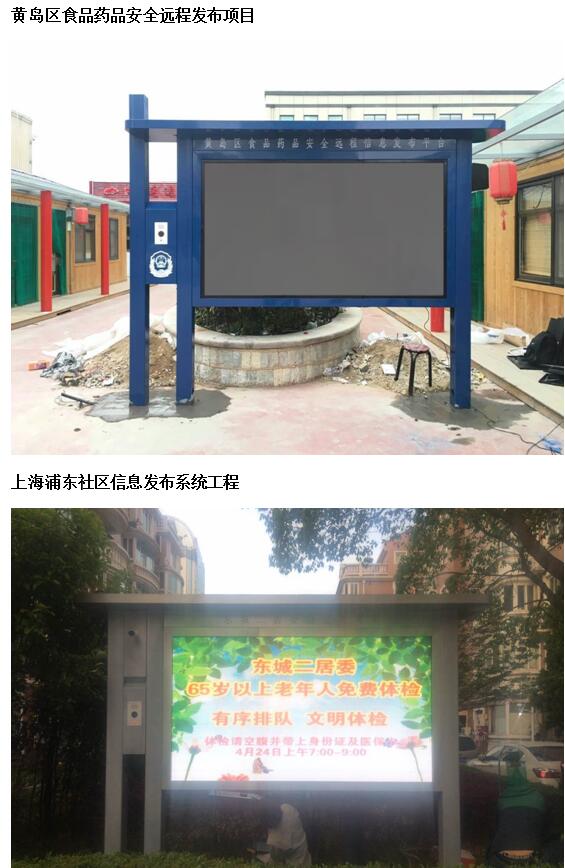

一键报警信息发布一体化设备主要由一键报警装置、图像采集摄像机（可选配）、全彩LED 显示屏及信息发布几部分构成，可在小区、停车场出入口、河流、街道、景区、公园、广场、商城门口、医院门口等场所安装户外LED智能信息发布屏设备，可针对各行业不同的应用场景提供个性化的服务。

典型的一键报警信息发布系统应用场景是在日常使用时，LED 全彩屏播放政府或校内宣导视频、公共场所引导信息、注意事项等信息，主要用于提高管理、正确引导，在突发情况下可一键报警，通过有线或无线网络与110接警中心或其他监控中心、值班室等平台进行联动，提高突发事故处置效率，全方位保障普通大众人身安全，为社会和谐生活环境提供更快捷、更有效的服务。概括起来主要有以下几种场景：

1)        小区、停车场出入口应用场景

小区出入口、停车场出入口时常会成为车流、人流汇聚点，监控系统以及安保执勤人员时刻监控着有时也难免因监控盲区而百密一疏导致不法份子进入小区，而目前大部分小区、停车场等区域均缺乏用户报警点与值班室或接警中心之间的联网一键互动，为全面打击盗贼，保障百姓平安生活，减轻巡逻值班员工作压力，需完善现代居民住宅安全建设的基础设施。

一键报警信息发布设备本着联动接处警中心为民服务的安防经营理念，该设备通过安装在小区出入口、停车场出入口等地，当发现某住处遭遇非法入侵时，可一键报警，该报警信号即可快速传送到接警中心或小区保安值班室，值班室或接处警接警后可立即安排保安员或护卫队火速奔赴事发现场侦查或排除险情，该设备以信息发布、预防警情发生、威慑盗贼为主，最大限度保障普通民众安全。

2)        河流、街道重要监控区应用场景

据我国卫生部统计，全国每年约有5.7万人因溺水而亡，每年儿童溺水死亡人数占总溺水死亡人数的56.04%；15年夜跑、街道袭击等频发的新闻安全事件，也曾一度让社会民众的安全感降低，而这些数据及安全事件新闻都引起我们相关部门的足够重视，无论是防止意外，还是提防不法份子，目前我国河流旁、街道等重点监控区域均缺乏行之有效的一键报警信息发布及监控等手段，在第一时间内无法与值班民警、救援人员取得联系，导致救援消息的滞后，而造成无法挽救的后果。

而基础一键报警信息发布设备设施的完善，可在一定程度上提高在街道或河流旁应对风险的能力，设备发生报警时可自动弹出警告画面，图像威慑作用在某种程度上同时也降低了风险的存在的可能性。

3)        景区、公园、生活区广场应用场景

节假日旅游高峰期间各热门景区游客人山人海，城市广场人员密集等情况越来越常见，人员过度密集导致诸如踩踏等各类危险事件的隐患一直潜在着，采取何种科技手段预防突发事故的发生，如何全方位的保障广大游客和普通大众的人生安全，仍摆在用户的面前亟需解决。

户外LED智能信息发布屏设备的构建，通过报警联动，可分别联动公安接处警中心和非公安接处警中心，可有效扩大报警受理面和提高警情处理效率。

4)        火车站、汽车站等应用场景

火车站、汽车站等公共场所因人流汇聚的流动性、紧急性突发事件的频繁发生，而成为公安民警巡视监控的重点区域。

在警力资源不变的情况下为提升火车站、汽车站安全保卫工作能力和水平，根据当前火车站、汽车站面临的安保形式、任务和要求，结合现有的人防手段、物防设施，海康威视推出了一键报警信息发布系统，着力于解决公共场所重点监控区域民众进出口的安全，提供一键报警的信息发布解决方案。
