——庭院式住宅（高清数字）项目概述庭院式住宅一般是由高级或豪华住宅构成，尤其以环境优美，配套设施完整以及利用现代手段服务社区的住宅小区。住户对于小区的整体安全尤为看重，这就要求整体小区进行封闭式

——庭院式住宅（高清数字）

项目概述

庭院式住宅一般是由高级或豪华住宅构成，尤其以环境优美，配套设施完整以及利用现代手段服务社区的住宅小区。住户对于小区的整体安全尤为看重，这就要求整体小区进行封闭式管理，拥有严密的安保系统，对于整个系统的稳定性要求极高，监控需要更清晰。根据小区楼宇总体结构和物业安保的特点，在小区出入口、地下车库、电梯、周界等关键位置设置监控点，24小时不间断录像，以达到全方位监控记录主要场所的人员活动情况，便于突发事件的侦测和有效控制，以及为事后协助警方调查取证提供直接的录像资料。

需求分析

小区整个监控系统，前端监控部分由网络摄像机（IPC）直接采集数字监控信号，然后网络硬盘录相机（NVR）通过小区局域网直连IPC取、存监控数据，并直接监管前端IPC各个通道。根据小区的网络和实际应用情况，对视频监控存储系统的建设要满足如下需求：

1、高性能、高稳定

由于前端点位多，数据并发持续写入，以及考虑以后监控点位的增加，并且可能存在多个用户同时从NVR读取音视频数据，所以需要高性能的NVR。

由于整个监控系统长时间保持24小时不间断录像，这就要求NVR具备高稳定性。所以NVR需采用业内稳定性最高的ARM+DSP嵌入式软硬件设计，保障系统长时间，高效率、高稳定的运行。

2、系统安全可靠

录像的数据安全是第一位的。系统的可靠性原则应贯穿于系统设计、设备选型、软硬件配置、系统施工到系统运行的全过程；保证在单点或多点故障的情况下，系统仍然能够持续正常运行，并能在故障恢复后，NVR及时补录丢失录像。只有可靠的系统，才能发挥有效的作用。配合备份软硬件环境，系统还可以增加备份、容灾的功能，进一步提高可靠性，保障系统安全。

3、 可扩展

随着监控范围的扩大，摄像头数量的增加，图像清晰度越来越高，和存储天数延长，NVR存储系统的可扩展性尤为重要，良好的扩展性可以保证业务的连续性。

4、 网络化

系统建设宜采用网络化的设备，扩展灵活，施工难度小，也便于远程监控，维护简单。且网络化架构有助于实现互联互通，实现视频资源的共享。

5、 易用性

系统的操作、运维都应灵活简便，人机界面友好，易于掌握，操作维护人员能够很方便的进行使用及维护，使整个系统的优势得以最大化实现。

6、 智能化

随着安防监控行业的发展，智能化监控、智能化管理、智能化应用已成趋势。以往传统监控，多以事后追溯。智能化监管应用，不仅可以做到事先预警，降低作案几率。也能大大的减轻运维成本，减少监管人员投入。

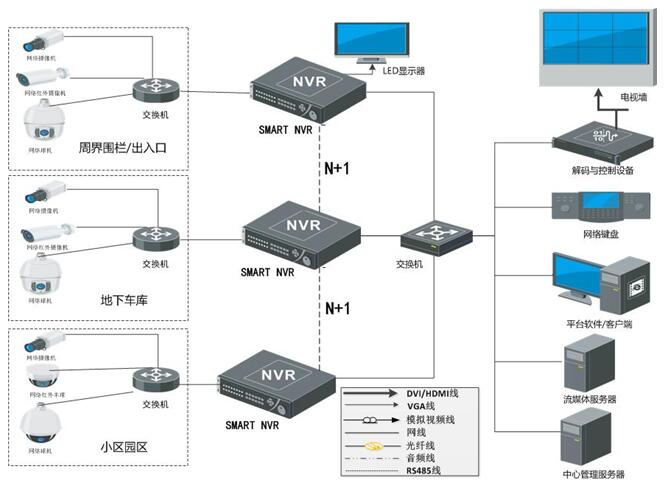

方案架构图

方案设计说明

该系统对高清、实时、数据备份、智能预处理要求极高，所以方案上选择了当下主流的微智能（SMART）数字高清产品方案，SMART IPC+SMART NVR。SMART NVR自身可管控网络摄像机，也可以给后台的系统平台、客户端等服务器提供实时、历史的高清音视频数据（500W/200W/130W），延时小，还可提供丰富的SMART应用功能开发接口，第一时间进行智能预分析处理。从SMART IPC到SMART NVR全部IP化，施工、调试、扩展、操作简易快捷。

SMART NVR存放位置灵活多变，且适应环境能力极强。可分布式部署，存放于室外的机柜、室内电井等；亦可集中式部署，统一存放于小区的中心机房。

方案优势特点

操作便捷

2 一键录像：海康威视SMART NVR支持一键配置录像计划，一键开启所有通道录像，只要鼠标选择下就可以轻松实现，对于施工操作以及后期的维护管理上，都是一个简单方便的应用。

2 一键定位：海康威视SMART NVR支持3D定位功能的操作，在视频图像上一旦发现有可疑人、车或物，只要框选好需放大的位置，球机就能自动以该区域为中心，在视频图像上精准的放大该区域。一键锁定目标，避免了复杂的云台操作，操作效率上有很大的提高。

2 访问一步到位：海康威视SMART NVR可以简单便捷的实现外网访问，只要开启HiDDNS功能，无需注册第三方域名，外网访问一步到位。HiDDNS是海康威视自建的动态域名解析服务器，为无固定公网IP地址的设备提供动态IP解析，无需注册使用第三方域名，方便、快捷。

2 一键添加：对小区内的网络摄像机可以实现一键添加功能，免去人工一路一路的添加网络摄像机工序，且多台NVR同时添加网络摄像机时，有序添加，避免交叉添加。

2 预览控制一目了然：内嵌IE客户端，首次登陆即可自动下载安装；同时支持本地客户端，无需安装；还支持CS客户端。三者风格统一，预览、回放、设置等界面，设计合理，功能齐全，且易于常人理解和操作。

智能应用

2 智能码流接入：海康威视前端SMART IPC触发行为侦测、人脸侦测、场景侦测、音频侦测等智能事件时，可触发SMART NVR实现报警联动，SMART NVR在存储视音频数据的同时，存储智能信息，便于以不同规则进行后续检索。

2 智能存储模式：可对不同IPC分配不同的录像保存容量或周期。如某台NVR的某路视频，可配置存储20G，也可配置存储30天。

2 智能事件后检索：海康威视SMART NVR录像支持自定义规则的搜索，包括区域检测、穿越警戒线等智能事件检索，关注重点区域、重点事件，检索更加便利，随心所欲。

2 智能回放：海康威视SMART NVR可实现智能回放功能，针对有事件发生时的录像文件使用正常速率回放，针对没有事件发生时的录像文件使用高倍速率回放，提高录像检索与回放效率。

节能环保

2 高清低码率：海康威视SMART IPC+ SMART NVR，业内首创编码技术，使720p（130W像素）仅需1~2M码率（可达到普通高清3~4M码率效果），1080p（200W像素）仅需3~4M码率（可达到普通高清7~8M码率效果），网络带宽减少一半！存储空间减少一半！硬盘投入减少一半！

2 节能降噪：在无硬盘运行状态下，服务器架构存储设备普遍功耗在600W以上，噪音大。而海康威视嵌入式架构NVR功耗不大于50W，二者已经没有可比性，且噪音极小，不但节能降噪，还可减少机房空调、变压器等设施投入。

2 提高硬盘利用率：海康威视SMART NVR支持磁盘预分配，硬盘初始化时预分配索引、录像文件等，杜绝磁盘碎片的产生，延长硬盘寿命；支持硬盘休眠，非工作硬盘可适时进入休眠状态，降低功耗、延长硬盘使用寿命。

系统安全

2 ANR智能补录：断网期间，将视频信息暂存在前端设备内置存储介质上，当网络恢复后，视频信息自动复制到NVR盘阵内，避免断网期间视频信息的丢失。

2 硬盘监控：及时获取硬盘S.M.A.R.T检测信息，准确反馈硬盘工作状态，提前预警，确保数据存储安全、可靠。

2 N+1热备：一台工作NVR异常下线时，热备NVR接管异常NVR工作，提升系统存储的可靠性；

2 RAID机制：选用支持RAID的NVR，可支持多种RAID机制。一个RAID组出现坏盘，RAID技术可以保证数据不丢，无需人工介入，自动开始修复工作（RAID重构），而且存储服务无需中断。

2 安全运行：海康威视SMART NVR且适应环境能力强，-10℃--＋55℃，保障在各种环境下，系统能安全可靠运行。

性能强大

2 双千兆网卡设计，保证系统存储的接入/输出带宽充裕；

2 支持USB 3.0接口，提高移动存储介质的备份速率；

2 强大的本地输出解码能力，最高可支持解码200W像素码率，多路；

2 兼容国内外主流厂商的网络摄像机接入。

扩容开放

2 系统所选硬件产品，都采用国际标准的网络接入协议，其他业务管理平台经授权，可通过ONVIF、PSIA、RTSP等标准协议接入，也可以提供私有SDK接入，达到资源共享。

2 SMART NVR接口丰富，数量充足，视频输出、音频输出、语音对讲输入、232、485、报警输入输出等。可连接多种通用常用的安防设备。

2 在应用发展，可视密度提高，存储需求增长，现有容量不足的情况下，可以简单的购买更多的SMART IPC和SMART NVR接入网络，这样在提高了容量的基础上，也同时提高了性能。

SMART NVR设备选型

项目属性	推荐型号	盘位	硬盘容量	RAID	N+1
普通型项目	2 DS-8632N-E8	8	4T	不支持	不支持
	2 DS-8616N-E8	8	4T	不支持	不支持
	DS-8664N-XT	16	4T	不支持	支持
高端型项目	DS-9664N-XT	16	4T	支持	支持
	2 DS-9632N-XT	16	4T	支持	支持

DS-8632N-E8主要参数

产品图片		机箱大小2U
主要接口	2 网络接口：2个，RJ45 10M/100M/1000M自适应以太网口； 2 USB接口：1个，USB 3.0；2个USB 2.0；支持8个SATA接口，可选支持1个eSATA盘库，用于录像和备份；音视频输入：网络音视频输入32路；音视频输出：1路HDMI、1路VGA视频输出，1路RCA接口音频输出；语音对讲输入：1个，RCA接口；串行接口：1个标准RS-485串行接口，1个标准RS-232串行接口；报警输入输出：输入16路，输出4路；
主要性能	2 网络吞吐量，输入200M，输出80M； 2 支持网络检测（网络流量监控、网络抓包、网络通畅）功能。 2 低功耗，不含硬盘，功耗≤20W；支持最大16路4CIF实时同步回放及多路同步倒放（12路720P，6路1080P）；可接驳符合ONVIF、PSIA、RTSP标准及众多主流厂商的网络摄像机；支持500W像素高清网络视频的预览、存储与回放；支持HDMI与VGA同时输出，输出分辨率最高均可达1920x1080p；工作温度：-10℃--＋55℃；工作湿度：10％--90％；
特色功能	2 支持一键智能添加IP通道功能； 2 支持SMART事件录像、手动录像、定时录像、移动侦测录像、报警录像等； 2 支持SMART录像检索、回访，即时回放、常规回放、事件回放、标签回放、外部文件回放等； 2 支持标签定义、查询、回放录像文件，重要录像文件加锁保护功能； 2 支持硬盘配额和硬盘盘组两种存储模式，可对不同通道分配不同的录像保存容量或周期； 2 支持网络容错以及双网络IP设定等应用；支持IPC集中管理，包括IPC参数配置、信息的导入/导出、语音对讲和升级等功能；全新的UI操作界面，支持一键开启录像、冗余录像和假日录像功能；支持海康威视DDNS域名解析系统；支持IPv6、UPnP（即插即用）、NTP（网络校时）、SADP、PPPoE（拨号上网）、DHCP（动态域名解析）；
资质证书	CCC；其他资质证书可申请

DS-8616N-E8主要参数

产品图片		机箱大小2U
主要接口	2 网络接口：2个，RJ45 10M/100M/1000M自适应以太网口； 2 USB接口：1个，USB 3.0；2个USB 2.0；支持8个SATA接口，可选支持1个eSATA盘库，用于录像和备份；音视频输入：网络音视频输入16路；音视频输出：1路HDMI、1路VGA视频输出，1路RCA接口音频输出；语音对讲输入：1个，RCA接口；串行接口：1个标准RS-485串行接口，1个标准RS-232串行接口；报警输入输出：输入16路，输出4路；
主要性能	2 网络吞吐量，输入100M，输出80M； 2 支持网络检测（网络流量监控、网络抓包、网络通畅）功能。 2 低功耗，不含硬盘，功耗≤20W；支持最大16路4CIF实时同步回放及多路同步倒放（12路720P，6路1080P）；可接驳符合ONVIF、PSIA、RTSP标准及众多主流厂商的网络摄像机；支持500W像素高清网络视频的预览、存储与回放；支持HDMI与VGA同时输出，输出分辨率最高均可达1920x1080p；工作温度：-10℃--＋55℃；工作湿度：10％--90％；
特色功能	2 支持一键智能添加IP通道功能； 2 支持SMART事件录像、手动录像、定时录像、移动侦测录像、报警录像等； 2 支持SMART录像检索、回访，即时回放、常规回放、事件回放、标签回放、外部文件回放等； 2 支持标签定义、查询、回放录像文件，重要录像文件加锁保护功能； 2 支持硬盘配额和硬盘盘组两种存储模式，可对不同通道分配不同的录像保存容量或周期； 2 支持网络容错以及双网络IP设定等应用；支持IPC集中管理，包括IPC参数配置、信息的导入/导出、语音对讲和升级等功能；全新的UI操作界面，支持一键开启录像、冗余录像和假日录像功能；支持海康威视DDNS域名解析系统；支持IPv6、UPnP（即插即用）、NTP（网络校时）、SADP、PPPoE（拨号上网）、DHCP（动态域名解析）；
资质证书	CCC；其他资质证书可申请

DS-8664N-XT主要参数

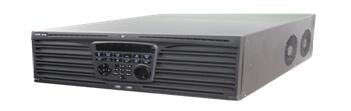

产品图片		机箱大小3U
主要接口	2 独特的机箱专利设计，设备运行低噪环保；前置插槽式的硬盘安装方式，安装维护更加便捷；支持16个SATA接口， 2个eSATA盘库，可用于录像和备份；音视频输入：网络音视频64路；音视频输出：1路HDMI、1路VGA、1路CVBS视频输出，2路BNC音频输出；语音对讲输入：1路BNC；网络接口：2个，RJ45 10M/100M/1000M自适应以太网口；串行接口：1个标准RS-485串行接口，1个标准RS-232串行接口，1个，键盘485串口； 2 USB接口：3个，USB 2.0；报警输入输出：16路输入，4路输出；
主要性能	2 网络吞吐量：输入160M，输出160M；可接驳符合ONVIF、PSIA、RTSP标准及众多主流厂商的网络摄像机；支持500W像素高清网络视频的预览、存储与回放；支持HDMI、VGA、CVBS同时输出，HDMI与VGA输出分辨率最高均可达1920x1080p，且可分别预览或回放不同通道的图像； 2 支持最大36路4CIF同步回放及多路同步倒放（16路720P，8路1080P）； 2 双千兆网卡，支持网络容错、负载均衡以及双网络IP设定等应用； 2 支持网络检测（网络流量监控、网络抓包、网络通畅）功能； 2 首创的双操作系统设计，系统运行更加可靠。 2 低功耗，不含硬盘，功耗≤45W；工作温度：-10℃--＋55℃；
特色功能	支持IPC集中管理，包括IPC参数配置、信息的导入/导出、语音对讲和升级等功能；全新的UI操作界面，支持一键开启录像功能；图像预览与回放时，支持音量大小调节，实时抓图功能；支持冗余录像、假日录像和抓图计划配置； 2 支持ANR技术，实现网络摄像机断网智能补录功能； 2 支持海康SMART IPC场景变更侦测，区域入侵侦测，音频异常侦测，虚焦侦测，移动侦测，人脸侦测等多种智能侦测接入与联动，支持智能搜索、回放及备份功能，有效提高录像检索与回放效率；支持即时回放功能，在预览画面下对指定通道的当前录像进行回放，并且不影响其他通道预览；支持标签定义、查询、回放录像文件，重要录像文件加锁保护功能； 2 支持硬盘配额和硬盘盘组两种存储模式，可对不同通道分配不同的录像保存容量或周期； 2 支持N+1热备功能，一台工作NVR异常下线时，热备NVR接管异常NVR工作，提升数字通道存储的可靠性； 2 支持远程转码预览和转码回放，可对编码后的图像分辨率、码率、帧率等进行转换，为远程监控提供更多的选择方案； 2 支持远程零通道预览，使用1路零通道编码视频，预览多通道分割的视频画面，充分获取监控图像信息的同时节省网络传输带宽；
资质证书	CCC；型式检验；

DS-9664N-XT主要参数

产品图片		机箱大小3U
主要接口	2 独特的机箱专利设计，设备运行低噪环保；前置插槽式的硬盘安装方式，安装维护更加便捷；支持16个SATA接口， 2个eSATA盘库，可用于录像和备份；音视频输入：网络音视频64路；音视频输出：1路HDMI、1路VGA、1路CVBS视频输出，2路BNC音频输出；语音对讲输入：1路BNC；网络接口：2个，RJ45 10M/100M/1000M自适应以太网口；串行接口：1个标准RS-485串行接口，1个标准RS-232串行接口，1个，键盘485串口； 2 USB接口：3个，USB 2.0；报警输入输出：16路输入，4路输出；
主要性能	2 网络吞吐量：输入160M，输出160M；可接驳符合ONVIF、PSIA、RTSP标准及众多主流厂商的网络摄像机；支持500W像素高清网络视频的预览、存储与回放；支持HDMI、VGA、CVBS同时输出，HDMI与VGA输出分辨率最高均可达1920x1080p，且可分别预览或回放不同通道的图像； 2 启用阵列时，支持硬盘热插拔，支持RAID0、RAID1、RAID10和RAID5; 2 支持硬盘扇区冗余技术，有效降低阵列硬盘故障率； 2 支持阵列一键配置，支持阵列手动重建和热备盘自动重建； 2 支持最大36路4CIF同步回放及多路同步倒放（16路720P，8路1080P）； 2 双千兆网卡，支持网络容错、负载均衡以及双网络IP设定等应用； 2 支持网络检测（网络流量监控、网络抓包、网络通畅）功能； 2 首创的双操作系统设计，系统运行更加可靠。 2 低功耗，不含硬盘，功耗≤45W；工作温度：-10℃--＋55℃；
特色功能	支持IPC集中管理，包括IPC参数配置、信息的导入/导出、语音对讲和升级等功能；全新的UI操作界面，支持一键开启录像功能；图像预览与回放时，支持音量大小调节，实时抓图功能；支持冗余录像、假日录像和抓图计划配置； 2 支持ANR技术，实现网络摄像机断网智能补录功能； 2 支持海康SMART IPC场景变更侦测，区域入侵侦测，音频异常侦测，虚焦侦测，移动侦测，人脸侦测等多种智能侦测接入与联动，支持智能搜索、回放及备份功能，有效提高录像检索与回放效率；支持即时回放功能，在预览画面下对指定通道的当前录像进行回放，并且不影响其他通道预览；支持标签定义、查询、回放录像文件，重要录像文件加锁保护功能； 2 支持硬盘配额和硬盘盘组两种存储模式，可对不同通道分配不同的录像保存容量或周期； 2 支持N+1热备功能，一台工作NVR异常下线时，热备NVR接管异常NVR工作，提升数字通道存储的可靠性； 2 支持远程转码预览和转码回放，可对编码后的图像分辨率、码率、帧率等进行转换，为远程监控提供更多的选择方案； 2 支持远程零通道预览，使用1路零通道编码视频，预览多通道分割的视频画面，充分获取监控图像信息的同时节省网络传输带宽；
资质证书	CCC；型式检验；GB/T28181；生产登记批准书

DS-9632N-XT主要参数

产品图片		机箱大小3U
主要接口	2 独特的机箱专利设计，设备运行低噪环保；前置插槽式的硬盘安装方式，安装维护更加便捷；支持16个SATA接口， 2个eSATA盘库，可用于录像和备份；音视频输入：网络音视频32路；音视频输出：1路HDMI、1路VGA、1路CVBS视频输出，2路BNC音频输出；语音对讲输入：1路BNC；网络接口：2个，RJ45 10M/100M/1000M自适应以太网口；串行接口：1个标准RS-485串行接口，1个标准RS-232串行接口，1个，键盘485串口； 2 USB接口：3个，USB 2.0；报警输入输出：16路输入，4路输出；
主要性能	2 网络吞吐量：输入160M，输出160M；可接驳符合ONVIF、PSIA、RTSP标准及众多主流厂商的网络摄像机；支持500W像素高清网络视频的预览、存储与回放；支持HDMI、VGA、CVBS同时输出，HDMI与VGA输出分辨率最高均可达1920x1080p，且可分别预览或回放不同通道的图像； 2 启用阵列时，支持硬盘热插拔，支持RAID0、RAID1、RAID10和RAID5; 2 支持硬盘扇区冗余技术，有效降低阵列硬盘故障率； 2 支持阵列一键配置，支持阵列手动重建和热备盘自动重建； 2 支持最大36路4CIF同步回放及多路同步倒放（16路720P，8路1080P）； 2 双千兆网卡，支持网络容错、负载均衡以及双网络IP设定等应用； 2 支持网络检测（网络流量监控、网络抓包、网络通畅）功能； 2 首创的双操作系统设计，系统运行更加可靠。 2 低功耗，不含硬盘，功耗≤45W；工作温度：-10℃--＋55℃；
特色功能	支持IPC集中管理，包括IPC参数配置、信息的导入/导出、语音对讲和升级等功能；全新的UI操作界面，支持一键开启录像功能；图像预览与回放时，支持音量大小调节，实时抓图功能；支持冗余录像、假日录像和抓图计划配置； 2 支持ANR技术，实现网络摄像机断网智能补录功能； 2 支持海康SMART IPC场景变更侦测，区域入侵侦测，音频异常侦测，虚焦侦测，移动侦测，人脸侦测等多种智能侦测接入与联动，支持智能搜索、回放及备份功能，有效提高录像检索与回放效率；支持即时回放功能，在预览画面下对指定通道的当前录像进行回放，并且不影响其他通道预览；支持标签定义、查询、回放录像文件，重要录像文件加锁保护功能； 2 支持硬盘配额和硬盘盘组两种存储模式，可对不同通道分配不同的录像保存容量或周期； 2 支持N+1热备功能，一台工作NVR异常下线时，热备NVR接管异常NVR工作，提升数字通道存储的可靠性； 2 支持远程转码预览和转码回放，可对编码后的图像分辨率、码率、帧率等进行转换，为远程监控提供更多的选择方案； 2 支持远程零通道预览，使用1路零通道编码视频，预览多通道分割的视频画面，充分获取监控图像信息的同时节省网络传输带宽；
资质证书	CCC；型式检验；GB/T28181；生产登记批准书

庭院式住宅数字高清方案
